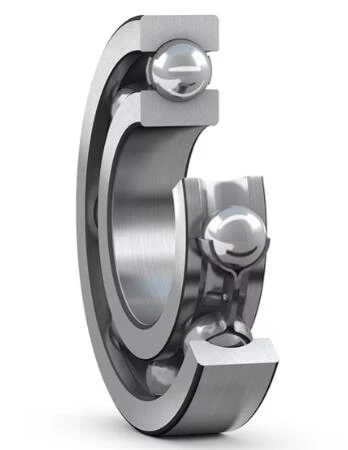

16028

מסבי כדור חריץ עמוקים בשורה יחידה הם מגוונים במיוחד, בעלי חיכוך נמוך ומותאמים לרעש נמוך ורטט נמוך, המאפשר מהירויות סיבוב גבוהות. הם מתאימים לעומסים רדיאליים וציריים לשני הכיוונים, הם קלים להתקנה ודורשים פחות תחזוקה מאשר סוגים רבים אחרים של מיסבים. פשוט, רב-תכליתי וחזק תכנון חיכוך מהירות יכולת מהירה על עומסים רדיאליים וציריים בשני כיווני התחזוקה מעט

שלח החקירה

שוחח עכשיו

הצגת המוצר

Dimensions - 16028

מידות

d	140 מ"מ	קוטר נשא
D	210 מ"מ	קוטר חיצוני
B	22 מ"מ	רוֹחַב
d₁	≈163.55 מ"מ	קוטר הכתף
D₁	≈185.5 מ"מ	קוטר הכתף
r_1,2	דקה .1.1 מ"מ	מימד צ'אמפר

Abutment dimensions - 16028

מידות גובה

d_a	MIN.146 מ"מ	קוטר גמילה
D_a	MAX.204 מ"מ	קוטר דיור
r_a	מקסימום 1 מ"מ	רדיוס של פיר או פילה דיור

נתוני חישוב

דירוג עומס דינאמי בסיסי	C	80.6 ק"ש
דירוג עומס סטטי בסיסי	C₀	86. 5 kn
מגבלת עומס עייפות	P_u	2.8 ק"ש
מהירות הפניה		6 700 r/min
מהירות מגבילה		4 000 r/min
גורם עומס מינימלי	k_r	0.02
גורם חישוב	f₀	16.5

שיעור סובלנות

סובלנות ממדית	נוֹרמָלִי
ריצה רדיאלית	נוֹרמָלִי

מסבי כדור חריץ עמוקים - תכונות ליבה
מיסבי כדור חריץ עמוקים הם רכיבים רב-תכליתיים המיועדים לתמיכה בעומס רדיאלי וצירי ביישומים במהירות גבוהה. הבנייה שלהם בשורה היחידה עם מסלולי מסלול ללא הפרעה מבטיחה פעולה חלקה תחת עומסים משולבים, ואילו הגיאומטריה העמוקה של מסלול מסלול משפרת את יכולת העומס הרדיאלי. כדורי פלדה וטבעות קרקע מדויקים ממזערים את החיכוך, ומפחיתים את אובדן האנרגיה וייצור החום. מיסבים אלה זמינים בתצורות מוגנות, אטומות או פתוחות, מתאימות לצרכי שימון מגוונים ורמות הגנת זיהום. חומרים נפוצים כוללים פלדת כרום לשימוש כללי ופלדת אל חלד לסביבות קורוזיביות, עם כלובי פולימר אופציונליים להפחתת רעש במנועים החשמליים.

יתרונות תפעוליים בהגדרות תובעניות
מיסבים אלה מצטיינים ביעילות ועמידות, ומציעים מומנט נמוך ליישומים רגישים לאנרגיה כמו מערכות HVAC או מסניני רכב חשמליים. היכולת שלהם להתמודד עם יישור שגוי (עד 0. 5 מעלות) מפשטת את ההתקנה במכלולי פיר. עם דירוג עומס דינאמי המגיעים ל -25 ק"ג וגורמי מהירות (DN) העולים על 200, 000 מ"מ/דקה, הם עולים על סוגים רבים של מיסבים בדייקנות סיבובית. גרסאות שמוגרות מראש מבטלות את צרכי השיקום ביחידות אטומות, וטכנולוגיות איטום מתקדמות (כגון אטמי קשר משולשים-ליפ) מרחיבים את מרווחי השירות בסביבות תעשייתיות מאובקות כמו מכונות אריזה או מערכות מסוע.

דוגמאות ליישום חוצה ענף
נעשה שימוש נרחב באלטרנטורים לרכב, פירי משאבה ומכשירים ביתיים (למשל, תופי מכונות כביסה), מיסבי כדור חריץ עמוקים גם ציוד דיוק כוח כמו יחידות ציר CNC ופיסות שיניים. התכנון הקומפקטי שלהם מתאים למפעילים משותפים של רובוטיקה ומערכות הנעת מזל"ט בהן אופטימיזציה למשקל היא קריטית. ביישומי אנרגיה מתחדשת, גרסאות מצופות במיוחד עומדות בפני לחות במערכות פיה של טורבינת רוח. גרסאות בדרגה מזון עם חומרי סיכה תואמי FDA פועלים באופן אמין בקווי בקבוק, ואילו דגמים בטמפרטורה גבוהה (עד 150 מעלות) משמשים בגלילי מסוע לתנור, ומפגינים יכולת הסתגלות בין מגזרים, החל מהחלל למכשירים רפואיים.

לֹא.	D [MM]	D [MM]	B [mm]
6028-2Z	140	210	33
6028-2 rs1	140	210	33
6028 M	140	210	33
6028	140	210	33
16028	140	210	22
6416	80	200	48
6319-Z	95	200	45
6319-2Z	95	200	45
6319-2 rs1	95	200	45
6319 M	95	200	45
6319	95	200	45
6222-Z	110	200	38
6222-2Z	110	200	38
6222-2 rs1	110	200	38
6222	110	200	38
61832	160	200	20
6026-Z	130	200	33
6026-2Z	130	200	33
6026-2 rs1	130	200	33
6026	130	200	33
16026	130	200	22
6415	75	190	45
6318-Z	90	190	43
6318-2Z	90	190	43
6318-2 rs1	90	190	43
6318 M	90	190	43
6318	90	190	43
6221-2Z	105	190	36
6221	105	190	36
61928 MA	140	190	24
