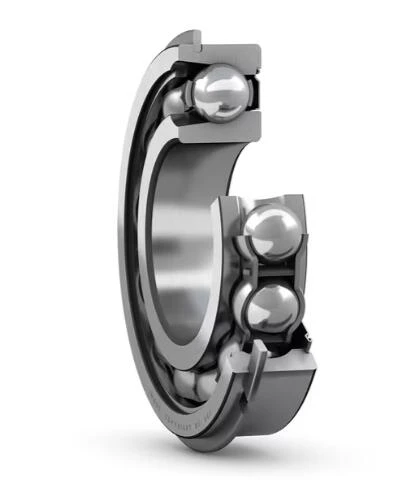

216- Znr
מידות
| d |
80 מ"מ |
קוטר נשא |
|---|---|---|
| D |
140 מ"מ |
קוטר חיצוני |
| B |
26 מ"מ |
רוֹחַב |
| d1 |
≈95.83 מ"מ |
קוטר הכתף |
| D2 |
≈126.5 מ"מ |
קוטר הפסקה |
| D3 |
135.23 מ"מ |
קוטר חריץ טבעת הצמד |
| D4 |
149.7 מ"מ |
קוטר חיצוני של טבעת הצמד |
| b |
3.1 מ"מ |
רוחב של חריץ טבעת הצמד |
| C |
4.9 מ"מ |
מרחק מהפנים הצדדיות החיצוניות לחריץ טבעת הצמד |
| f |
2.82 מ"מ |
רוחב טבעת הצמד |
| r0 |
מקסימום 0. 6 מ"מ |
רדיוס תחתון של חריץ טבעת הצמד |
| r1,2 |
MIN.2 מ"מ |
מימד צ'אמפר |
מידות גובה
| da |
MIN.88.8 מ"מ |
קוטר גמילה |
|---|---|---|
| da |
מקסימום 88.8 מ"מ |
קוטר גמילה |
| Da |
מקסימום 129 מ"מ |
קוטר דיור |
| Db |
MIN.151 מ"מ |
קוטר הפסקת טבעת הצמד בדיור |
| ba |
MIN.3.5 מ"מ |
רוחב הפסקת טבעת הצמד בדיור |
| Ca |
מקסימום 7.72 מ"מ |
מרחק מהפנים הצדדיות החיצוניות לצד הפנים של טבעת הצמד |
| ra |
מקסימום 2 מ"מ |
רדיוס של פיר או פילה דיור |
נתוני חישוב
| דירוג עומס דינאמי בסיסי | C |
88 ק"ש |
|---|---|---|
| דירוג עומס סטטי בסיסי | C0 |
85 ק"ש |
| מגבלת עומס עייפות | Pu |
3.45 ק"ש |
| מהירות הפניה |
8 500 r/min |
|
| מהירות מגבילה |
5 000 r/min |
|
| גורם עומס מינימלי | kr |
0.04 |
מוצרים כלולים
| טבעת הצמד |
SP 140 |
שיעור סובלנות
| סובלנות ממדית |
נוֹרמָלִי |
| ריצה רדיאלית |
נוֹרמָלִי |
מסבי כדור חריץ עמוקים - תכונות ליבה
מיסבי כדור חריץ עמוקים הם רכיבים רב-תכליתיים המיועדים לתמיכה בעומס רדיאלי וצירי ביישומים במהירות גבוהה. הבנייה שלהם בשורה היחידה עם מסלולי מסלול ללא הפרעה מבטיחה פעולה חלקה תחת עומסים משולבים, ואילו הגיאומטריה העמוקה של מסלול מסלול משפרת את יכולת העומס הרדיאלי. כדורי פלדה וטבעות קרקע מדויקים ממזערים את החיכוך, ומפחיתים את אובדן האנרגיה וייצור החום. מיסבים אלה זמינים בתצורות מוגנות, אטומות או פתוחות, מתאימות לצרכי שימון מגוונים ורמות הגנת זיהום. חומרים נפוצים כוללים פלדת כרום לשימוש כללי ופלדת אל חלד לסביבות קורוזיביות, עם כלובי פולימר אופציונליים להפחתת רעש במנועים החשמליים.
יתרונות תפעוליים בהגדרות תובעניות
מיסבים אלה מצטיינים ביעילות ועמידות, ומציעים מומנט נמוך ליישומים רגישים לאנרגיה כמו מערכות HVAC או מסניני רכב חשמליים. היכולת שלהם להתמודד עם יישור שגוי (עד 0. 5 מעלות) מפשטת את ההתקנה במכלולי פיר. עם דירוג עומס דינאמי המגיעים ל -25 ק"ג וגורמי מהירות (DN) העולים על 200, 000 מ"מ/דקה, הם עולים על סוגים רבים של מיסבים בדייקנות סיבובית. גרסאות שמוגרות מראש מבטלות את צרכי השיקום ביחידות אטומות, וטכנולוגיות איטום מתקדמות (כגון אטמי קשר משולשים-ליפ) מרחיבים את מרווחי השירות בסביבות תעשייתיות מאובקות כמו מכונות אריזה או מערכות מסוע.
דוגמאות ליישום חוצה ענף
נעשה שימוש נרחב באלטרנטורים לרכב, פירי משאבה ומכשירים ביתיים (למשל, תופי מכונות כביסה), מיסבי כדור חריץ עמוקים גם ציוד דיוק כוח כמו יחידות ציר CNC ופיסות שיניים. התכנון הקומפקטי שלהם מתאים למפעילים משותפים של רובוטיקה ומערכות הנעת מזל"ט בהן אופטימיזציה למשקל היא קריטית. ביישומי אנרגיה מתחדשת, גרסאות מצופות במיוחד עומדות בפני לחות במערכות פיה של טורבינת רוח. גרסאות בדרגה מזון עם חומרי סיכה תואמי FDA פועלים באופן אמין בקווי בקבוק, ואילו דגמים בטמפרטורה גבוהה (עד 150 מעלות) משמשים בגלילי מסוע לתנור, ומפגינים יכולת הסתגלות בין מגזרים, החל מהחלל למכשירים רפואיים.
| לֹא. | D [MM] | D [MM] | B [mm] |
| 6216-2 rs1 | 80 | 140 | 26 |
| 6216 NR | 80 | 140 | 26 |
| 6216 M | 80 | 140 | 26 |
| 6216 | 80 | 140 | 26 |
| 61822-2 rz | 110 | 140 | 16 |
| 61822-2 rs1 | 110 | 140 | 16 |
| 61822 | 110 | 140 | 16 |
| 6018-Z | 90 | 140 | 24 |
| 6018-2Z | 90 | 140 | 24 |
| 6018-2 rs1 | 90 | 140 | 24 |
| 6018 NR | 90 | 140 | 24 |
| 6018 | 90 | 140 | 24 |
| 4216 ATN9 | 80 | 140 | 33 |
| 313- Znr | 65 | 140 | 33 |
| 313-Z | 65 | 140 | 33 |
| 313-2 Znr | 65 | 140 | 33 |
| 313-2Z | 65 | 140 | 33 |
| 313 NR | 65 | 140 | 33 |
| 313 | 65 | 140 | 33 |
| 216- Znr | 80 | 140 | 26 |
| 216-Z | 80 | 140 | 26 |
| 216-2Z | 80 | 140 | 26 |
| 216 NR | 80 | 140 | 26 |
| 216 | 80 | 140 | 26 |
| 16018 | 90 | 140 | 16 |
| RLS 22 | 69.85 | 133.35 | 23.813 |
| 6410 NR | 50 | 130 | 31 |
| 6410 | 50 | 130 | 31 |
| 6312- Znr | 60 | 130 | 31 |
| 6312-Z | 60 | 130 | 31 |
