NU213-E-XL-M1-F1-J20AA-C4-מיסב גלילה גלילי

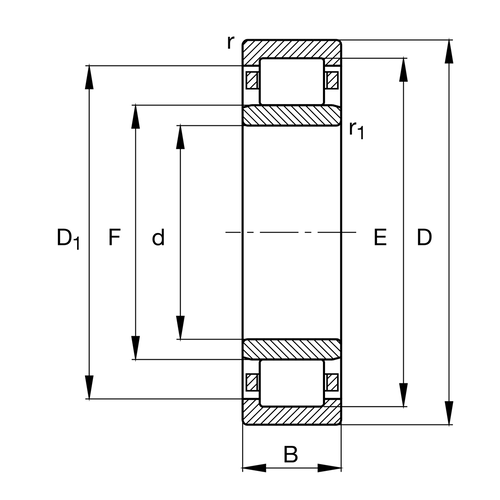

מימדים עיקריים ונתוני ביצועים
| d |
65 מ"מ |
קוטר קדח |
| D |
120 מ"מ |
קוטר חיצוני |
| B |
23 מ"מ |
רוֹחַב |
| Cr |
128,000 N |
דירוג עומס דינמי בסיסי, רדיאלי |
| C0r |
120,000 N |
דירוג עומס סטטי בסיסי, רדיאלי |
| Cur |
16,800 N |
גבול עומס עייפות, רדיאלי |
| nG |
10,600 1/דקה |
הגבלת מהירות |
| nϑr |
4,900 1/דקה |
מהירות התייחסות |
| ≈m |
1.13 ק"ג |
מִשׁקָל |
מידות הרכבה
| dדקה |
74 מ"מ |
כתף פיר בקוטר מינימלי |
| dמקסימום |
77 מ"מ |
קוטר מקסימלי של כתף פיר |
| dב דקות |
81 מ"מ |
מינימום כתף פיר |
| Dמקסימום |
111 מ"מ |
קוטר מקסימלי של כתף הדיור |
| rמקסימום |
1.5 מ"מ |
רדיוס שקע מקסימלי |
| ra1 מקסימום |
1.5 מ"מ |
רדיוס שקע מקסימלי |
ממדים
| rדקה |
1.5 מ"מ |
מימד שיפוע מינימלי |
| rדקה 1 |
1.5 מ"מ |
מימד שיפוע מינימלי |
| s |
1.4 מ"מ |
תזוזה צירית |
| E |
108.5 מ"מ |
טבעת חיצונית בקוטר מסלול המירוצים |
| F |
78.5 מ"מ |
טבעת פנימית בקוטר מסלול המירוצים |
| Dדקה 1 |
104.34 מ"מ |
טבעת חיצונית מינימלית בקוטר הצלעות |
טווח טמפרטורות
| Tדקה |
תואר -30 |
טמפרטורת עבודה דקות |
| Tמקסימום |
150 מעלות |
טמפרטורת עבודה מקסימלית |
מיסבי גלילה גליליים הם סוג פופולרי של מיסבים מתגלגלים הכוללים קיבולת עומס רדיאלית גבוהה, חיכוך נמוך ועיצוב פשוט. מיסבים אלה מורכבים מטבעת פנימית גלילית וטבעת חיצונית, עם רולים ממוקמים ביניהם. הגלילים הגליליים מונחים על ידי הטבעת הפנימית והטבעת החיצונית, ומאפשרים להם להתגלגל בצורה חלקה ואחידה.
אחד היתרונות העיקריים של מיסבי גלילה גליליים הוא יכולתם להתמודד עם עומסים רדיאליים גבוהים מאוד. הצורה הגלילית של הגלילים מפזרת את העומס באופן שווה על פני שטח מגע גדול, ומפחיתה את הלחץ על המיסב. זה הופך את מיסבי הגלילים הגליליים לאידיאליים עבור יישומים כבדים כגון בציוד בנייה, מכונות כרייה וטורבינות רוח.
בנוסף ליכולת העומס שלהם, מיסבי גלילה גליליים כוללים גם חיכוך נמוך ויעילות תפעולית גבוהה. הגלילים והכלוב נועדו למזער חיכוך ולהפחית יצירת חום, ולשפר את הביצועים הכוללים של המיסב. זה מתורגם ליעילות אנרגטית טובה יותר וחיי שירות ארוכים יותר.
גם מיסבים גליליים קלים להתקנה ולתחזוקה. הם זמינים במגוון גדלים ותצורות כדי להתאים ליישומים שונים, וניתן להחליף אותם או לתקן בקלות במידת הצורך. עם שימון ותחזוקה נאותים, מיסבי גלילה גליליים יכולים לספק ביצועים אמינים ועמידים לאורך זמן.
כמה יישומים נפוצים של מיסבי גלילה גליליים כוללים כלי מכונות, משאבות, גנרטורים ומנועים חשמליים. הם נמצאים בשימוש נפוץ גם בתעשיות הרכב והחלל בשל הביצועים והאמינות הגבוהים שלהם.
בסך הכל, מיסבי גלילה גליליים הם פתרון רב תכליתי ואמין עבור יישומים כבדים שבהם עומסים רדיאליים גבוהים וחיכוך נמוך הם קריטיים. עם העיצוב הפשוט שלהם, קלות ההתקנה והתחזוקה והיכולת להתמודד עם תנאים קשים, הם מהווים בחירה אידיאלית עבור מגוון רחב של תעשיות ויישומים.
| לא. | d | D | B |
| NUP212-E-XL-TVP2 | 60 | 110 | 22 |
| NU1016-XL-M1-F1-J20AA-C3H/NA | 80 | 125 | 22 |
| RSL22x38,75x22,5-XL-RV-DP | 22 | 38.75 | 22.5 |
| RSL22x38,75x22,5-XL-RV | 22 | 38.75 | 22.5 |
| N308-E-XL-M1-C3 | 40 | 90 | 23 |
| NU213-E-XL-M1-F1-C4 | 65 | 120 | 23 |
| N213-E-XL-TVP2 | 65 | 120 | 23 |
| N308-E-XL-M1 | 40 | 90 | 23 |
| NU213-E-XL-M1-F1-J20AA-C4 | 65 | 120 | 23 |
| RSL182207-A-XL-2S | 35 | 63.97 | 23 |
| RSL182209-A-XL-2S | 45 | 74.43 | 23 |
| RSL182209-A-XL-4S | 45 | 74.43 | 23 |
| RSL182208-A-XL-2S | 40 | 70.94 | 23 |
| RSL182208-A-XL-3S | 40 | 70.94 | 23 |
| NU2210-E-XL-M1 | 50 | 90 | 23 |
| HCNU213-E-XL-TVP2 | 65 | 120 | 23 |
| NJ406-XL-M1 | 30 | 90 | 23 |
| NJ2208-E-XL-TVP2 | 40 | 80 | 23 |
| NJ2209-E-XL-TVP2 | 45 | 85 | 23 |
| NJ2210-E-XL-TVP2 | 50 | 90 | 23 |
